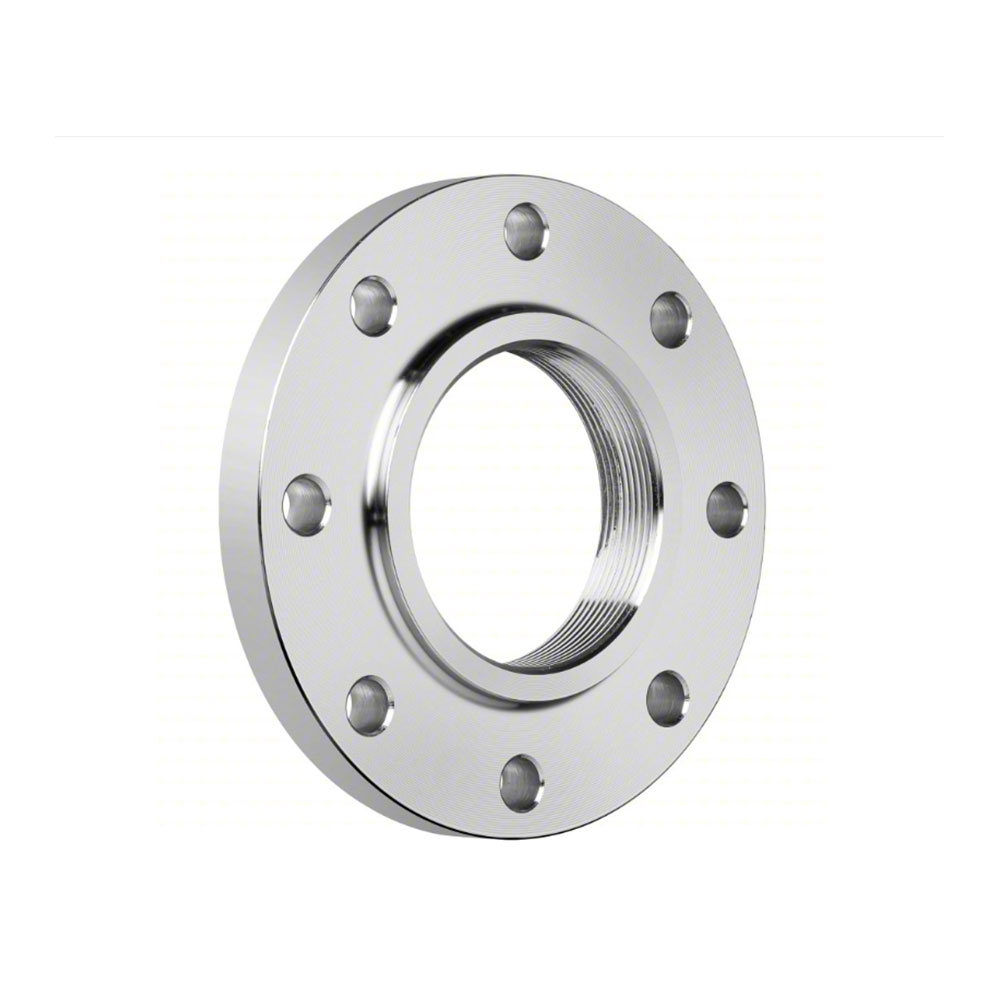

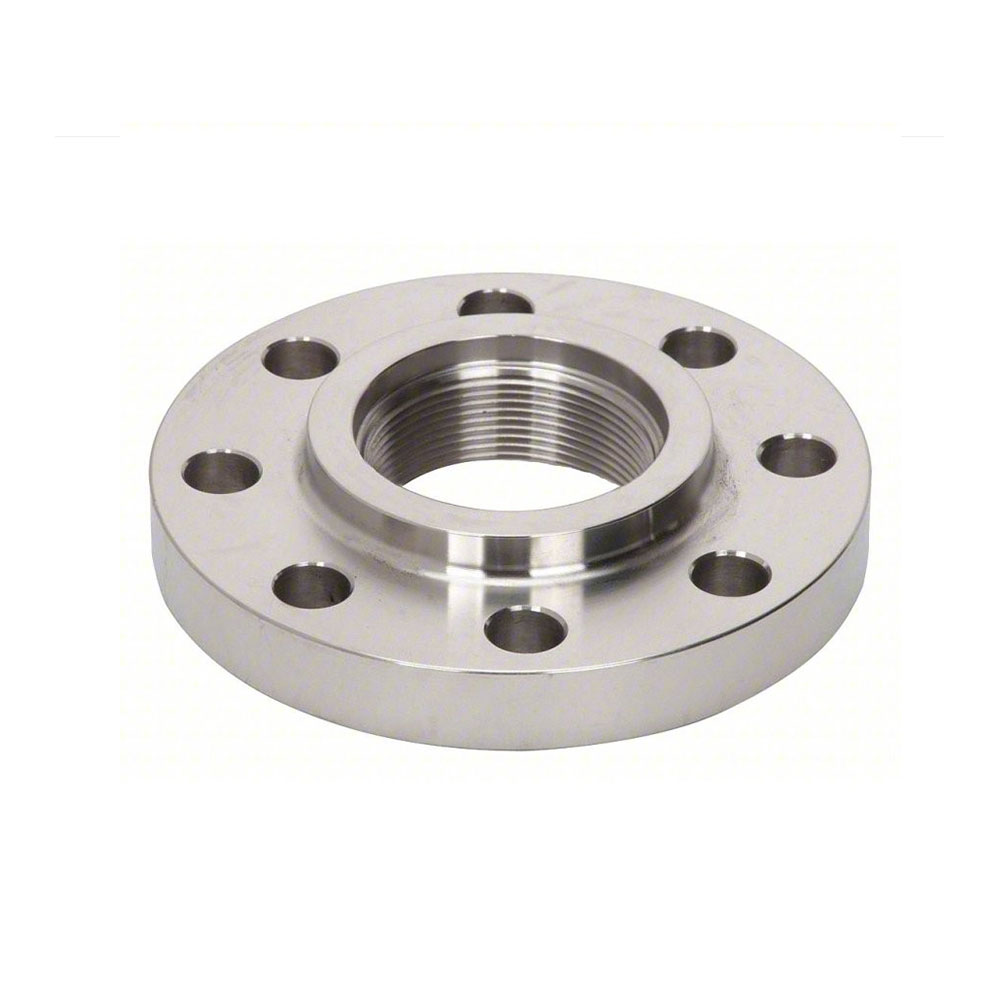

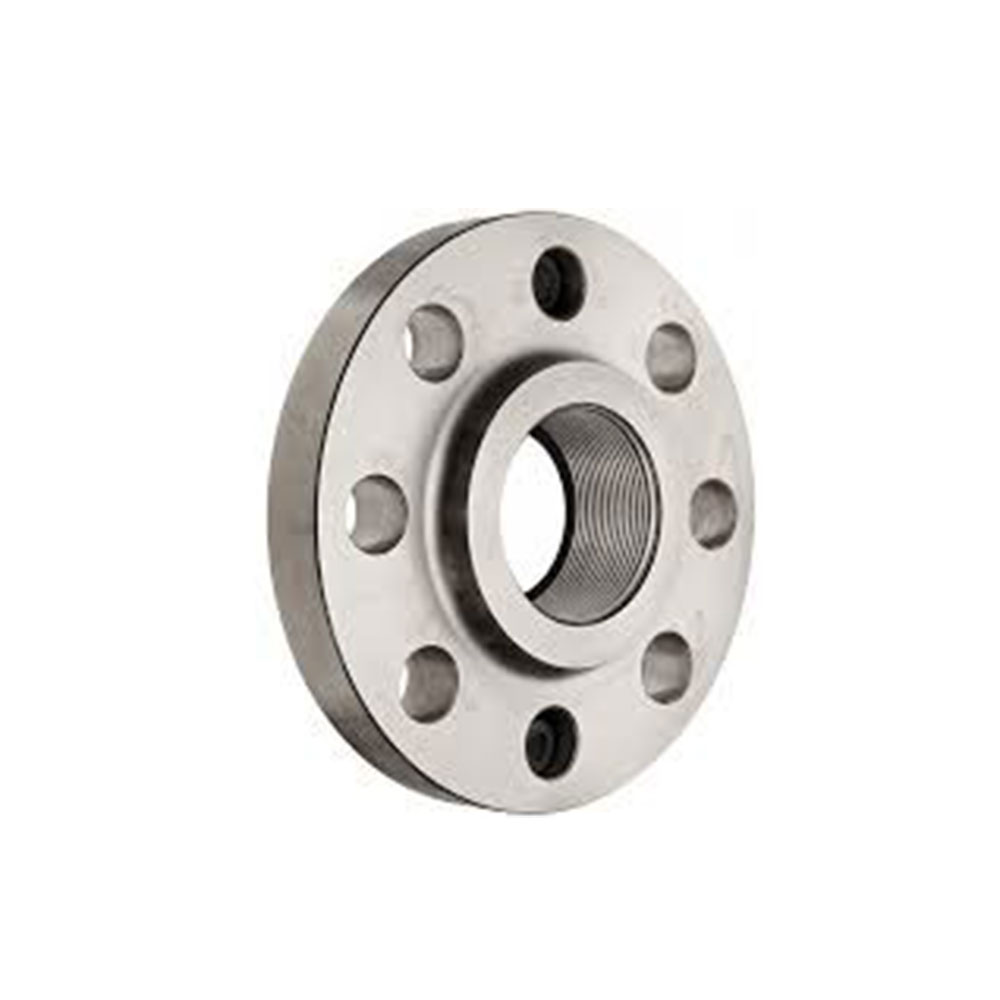

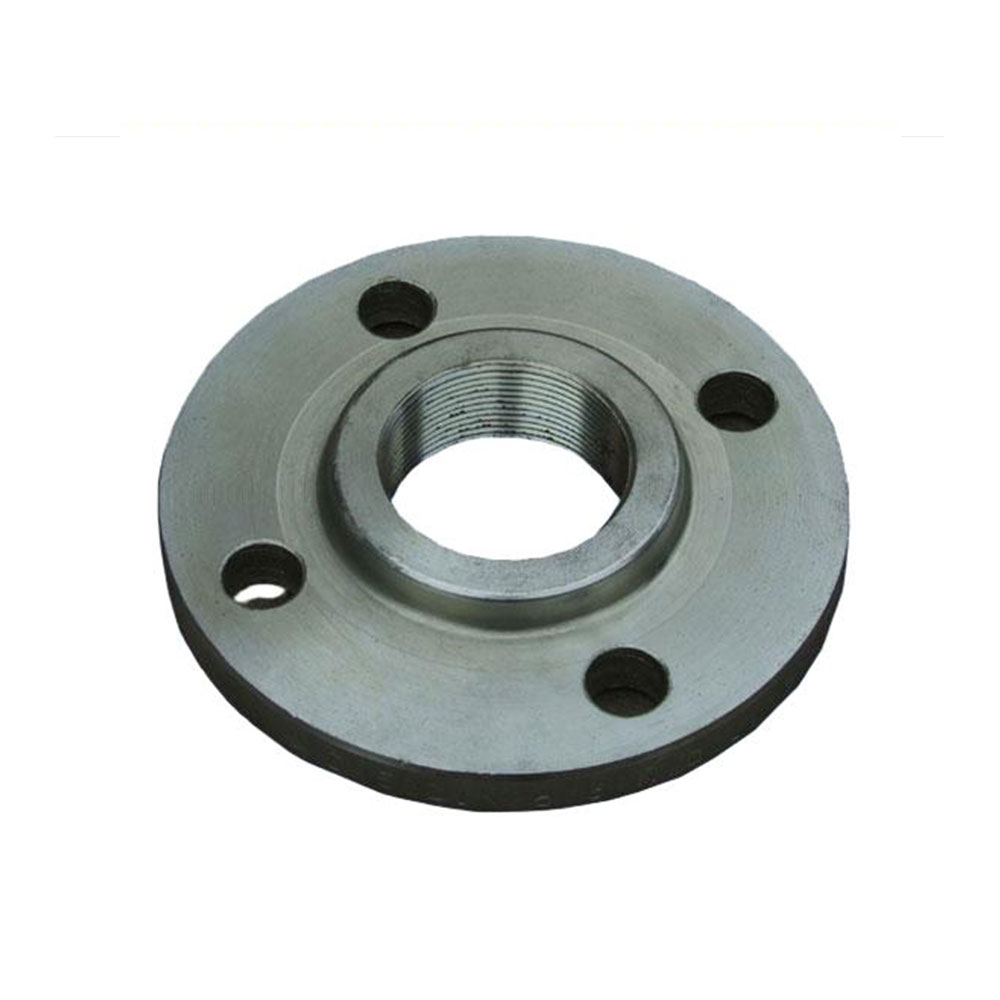

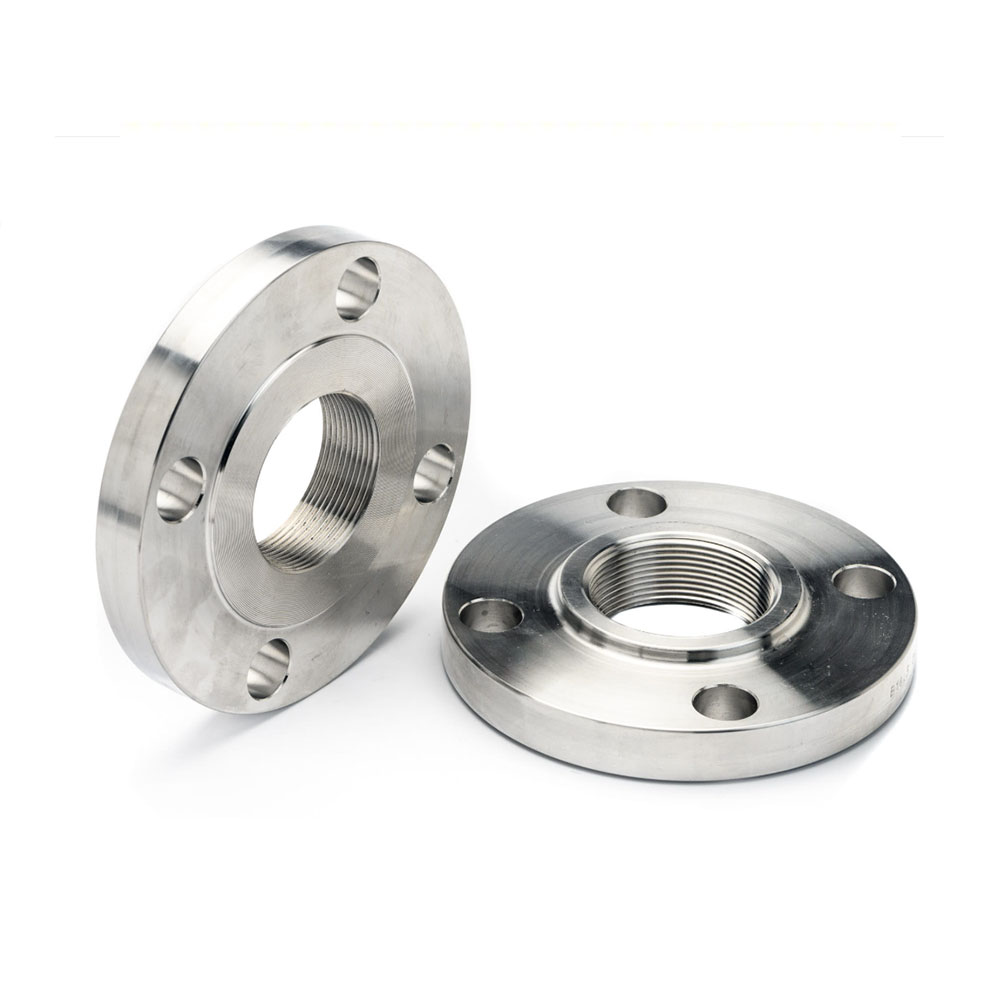

Резьбовой фланец
Резьбовой фланец (резьбовой фланец, Th – фланец) имеет внутреннюю резьбовую резьбу NPT в отверстии. Вращение в трубопровод, прокладка, затягивание болтов, трубопровод – это уплотнение – без сварки, без тепловой работы, подходит для малокалиберной или опасной заводской зоны.
Описание
маркер
Введение в продукт
Резьбовой фланец (Threaded Flange) - достаточно натянутый, без сварки, без искр
Резьбовой фланец (резьбовой фланец, Th - фланец) имеет внутреннюю резьбовую резьбу NPT в отверстии. Вращение в трубопровод, прокладка, затягивание болтов, трубопровод - это уплотнение - без сварки, без тепловой работы, подходит для малокалиберной или опасной заводской зоны. Из - за его механического соединения резьбовой фланец является предпочтительным вариантом для взрывоопасной среды, криогенных выхлопных труб и любых искр, которые могут привести к значительным потерям.
Обычный размер
| Проекты | Параметры |
| Номинальный размер | ½" – 4" (DN 15 – DN 150) |
| Класс давления | 150 – 2 500 lb (PN 10 – PN 400) |
| Резьбовая форма | NPT (ANSI B1.20.1)， Скачать BSPP/BSPT |
| Материалы | A105、LF2、F304、F316L、F51、 |
| уплотняющая поверхность | RF (125–250 µin)、FF、RTJ (150–600 lb) |
Почему стоит выбрать фланец
Без сварки - устранение источника возгорания в опасной зоне
Быстрая установка - вращающаяся установка без задержки термообработки или неразрушающего обнаружения
Специалист малого калибра - монолитная ковка для достижения ½ "NPT - 4" спецификации NPS
Давление - DN50 и ниже могут предлагать 2500 фунтов
Многоразовое использование - после проверки на отверстие можно повторно запечатать с помощью новой уплотнительной ленты
Типичное применение
Контроллер смазочных материалов в взрывозащищенном здании
воздушный коллектор прибора приближения к атмосферному давлению
Низкотемпературные выхлопные трубы (196°C, 304L материальная короткая трубка)
Места отбора проб, требующие частого отбора проб
Газовые панели высокой чистоты (отверстие для электролитической полировки, 0,4 мкм)
Быстрый выбор подходящей для вас продукции:
| Среда | Размер | Класс | Материалы | Уплотняющая поверхность |
| Приборный воздух | ½"–2" | 150 | A105 | RF |
| Криогенный выброс | 1"–3" | 300 | F304L | FF |
| Серная кислота | 1½" | 150 | F316L | RF |
| Циркуляция водорода | 2" | 600 | F51 | RTJ |
Нужны малокалиберные и противопожарные соединения? Отправьте нам NPS, форму резьбы и количество, и мы отправим вам предложение по Threaded Flange в течение 48 часов.
