Фланец трубной решетки теплообменника

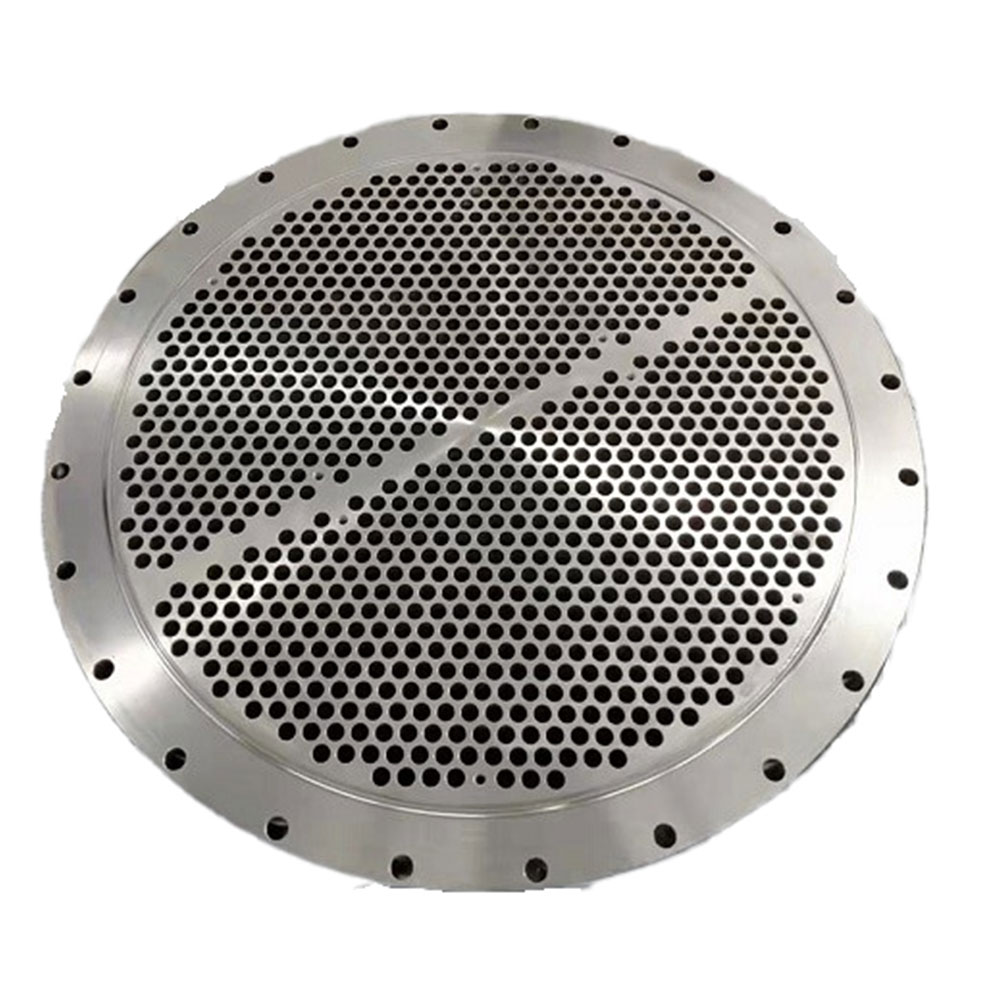

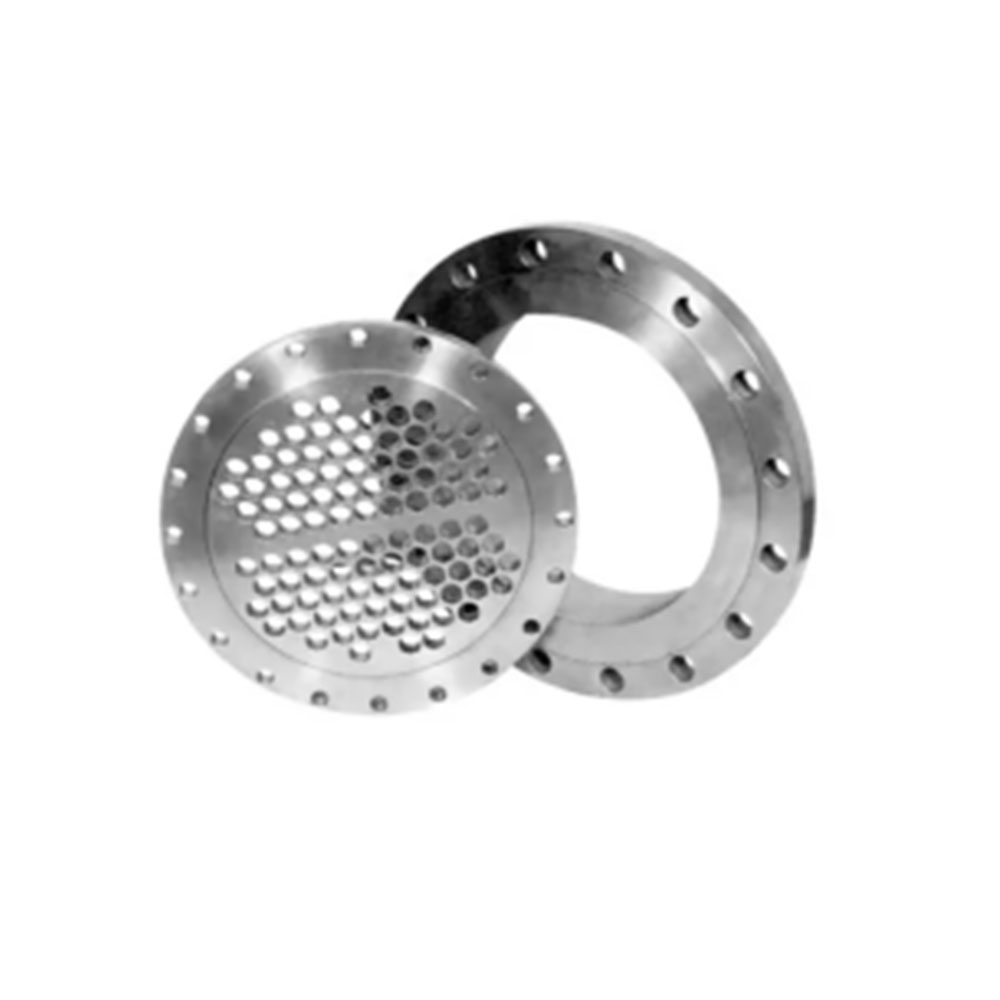

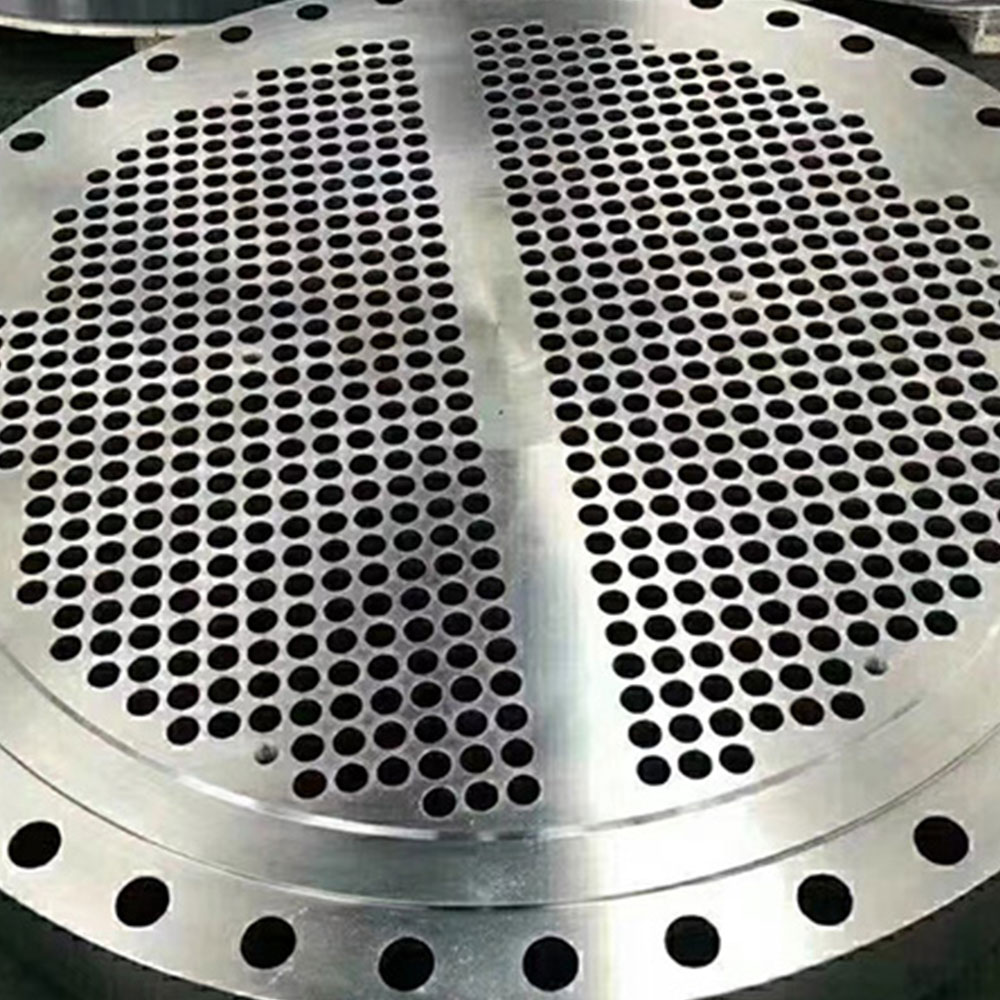

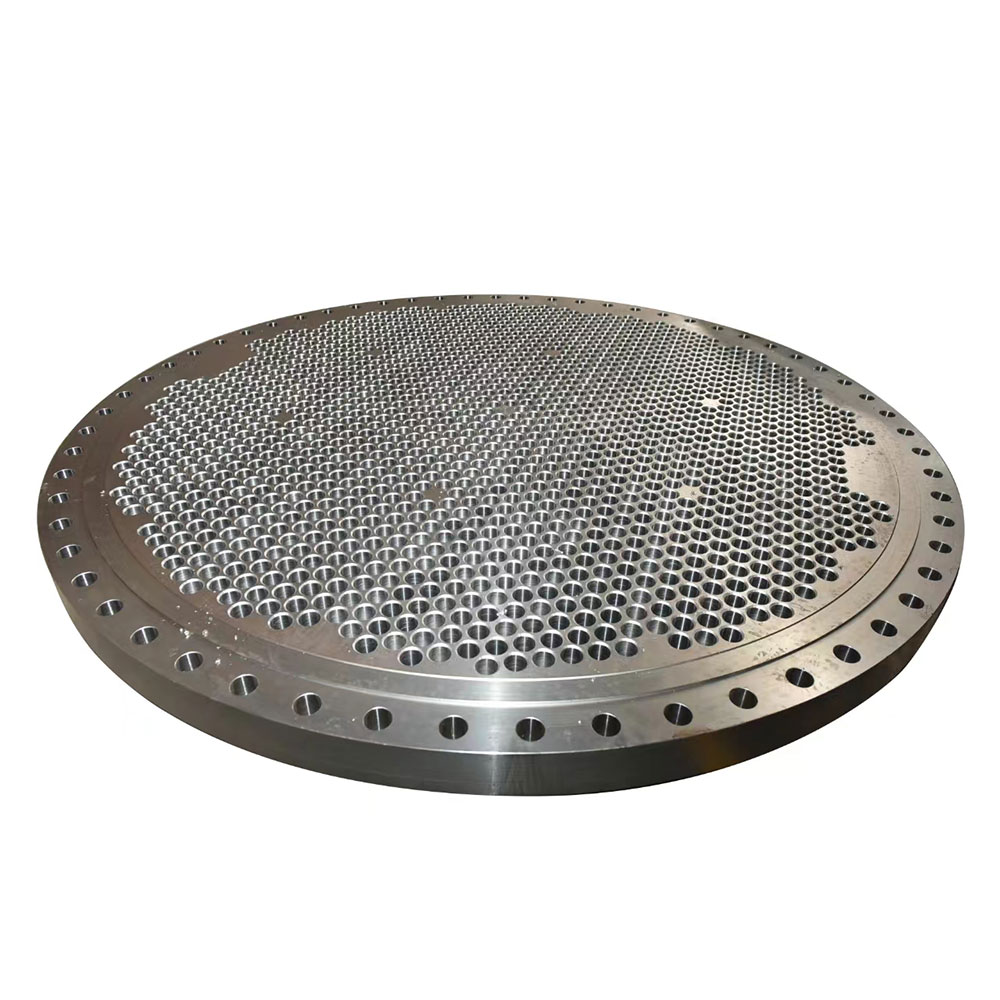

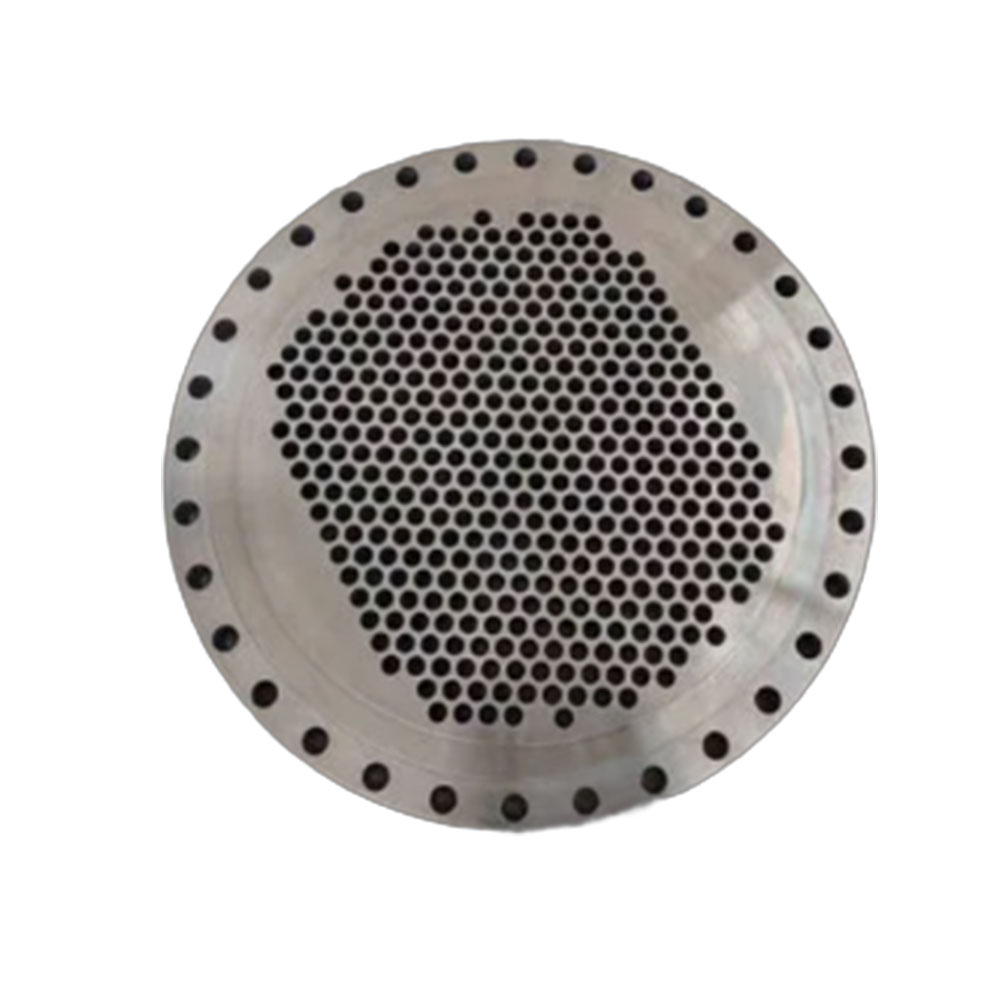

Tube sheet forging – это сплошная кованая пластина, плотно покрытая сотнями или тысячами точных отверстий для поддержки и уплотнения каждой трубы в теплообменнике с корпусной трубой.
Описание
маркер
Введение в продукт
Ковка из трубчатых листов
Tube sheet forging - это сплошная кованая пластина, плотно покрытая сотнями или тысячами точных отверстий для поддержки и уплотнения каждой трубы в теплообменнике с корпусной трубой. Общая кузнечная форма позволяет металлическому потоку проходить через всю толщину, так что heat exchanger tube sheet остается стабильным при двойном действии давления и теплового цикла, так что теплообменник не должен нести никакой нагрузки.
Сфера применения
| Проекты | Параметры |
| Внешний диаметр | 200 мм –3100 мм |
| Толщина | 40 мм – 650 мм |
| Вес | 200 kg – 50 000 kg |
| Количество отверстий | 50 – 25 000(типичный) |
| Апертура | 6 mm – 89 mm |
| Материалы | A105、LF2、SA-266 Gr.4、F304、F316L、F51 |
| Группа отверстий | Треугольник, квадрат, вращающийся квадрат |
| Допуск | Трубопроводный мост ± 0,05 мм, апертура ± 0,02 мм |
Почему покупатели предпочитают делать трубы
Общая ковка - граница давления без сварных швов
Плотные зерна - вакуумная дегазированная сталь, - 46°C ударный ≥54 J
Точное расстояние - пятиосное сверление с чпу, зазор в трубном отверстии 0,05 мм
Одинаковый уровень давления - 150 - 2500 фунтов, вакуум - 400 бар
Типичное применение
Охлаждение сырой нефти (углеродистая сталь + 316L покрытие)
Карбюраторсжиженный природный газ (9% никелевой стали, - 196°C)
Опреснительный испаритель (Ti Gr.2, морская сторона)
Входно - выходной теплообменник с гидрокрекингом (F22 + покрытие из сплава на основе кобальта 6)
Центральные конденсаторы кондиционирования воздуха (медно - никелевые 90 / 10 футеровки)
Как быстро выбрать критерии?
| Сторона диэлектрика | Ковочный материал | Покрытие | Расстояние между отверстиями и мостами |
| Морская вода | Ti Gr.2 | Нет | 25 мм Треугольник |
| Углеводороды | SA-266 Gr.4 | 316L 3 мм | 32 мм квадрат |
| LNG | 9% Ni | Нет | 30 мм Треугольник |
| Пар высокого давления | F22 | Stellite 6 | 28 мм квадрат |
